• यांत्रिक सीमाओं के साथ चौथाई बारी का संचालन
• थर्मल अधिभार संरक्षण के साथ भारी शुल्क मोटर
• पाउडर कोटिंग के साथ IP68/NEMA 4X एल्यूमीनियम मिश्र धातु के मजबूत आवास
• ज़ोन प्रणाली के लिए विस्फोट प्रतिरोधी ग्रेड ExdIICT4 और डिवीजन प्रणाली के लिए समूह C, D T4
• ओवर टॉर्क सुरक्षा उपलब्ध है
• एंटी-कंडेंसेशन हीटर वैकल्पिक है
• मानक ISO5211 प्रत्यक्ष स्थापना
• एलन कुंजी या हैंडव्हील के साथ मैनुअल ओवरराइड
• सीएसए प्रमाणन
• अद्यतनःDC12V बिजली आपूर्ति मॉडल DCL-Ex05, DCL-Ex10 और DCL-Ex20 को CSA प्रमाणन प्राप्त हुआ है।

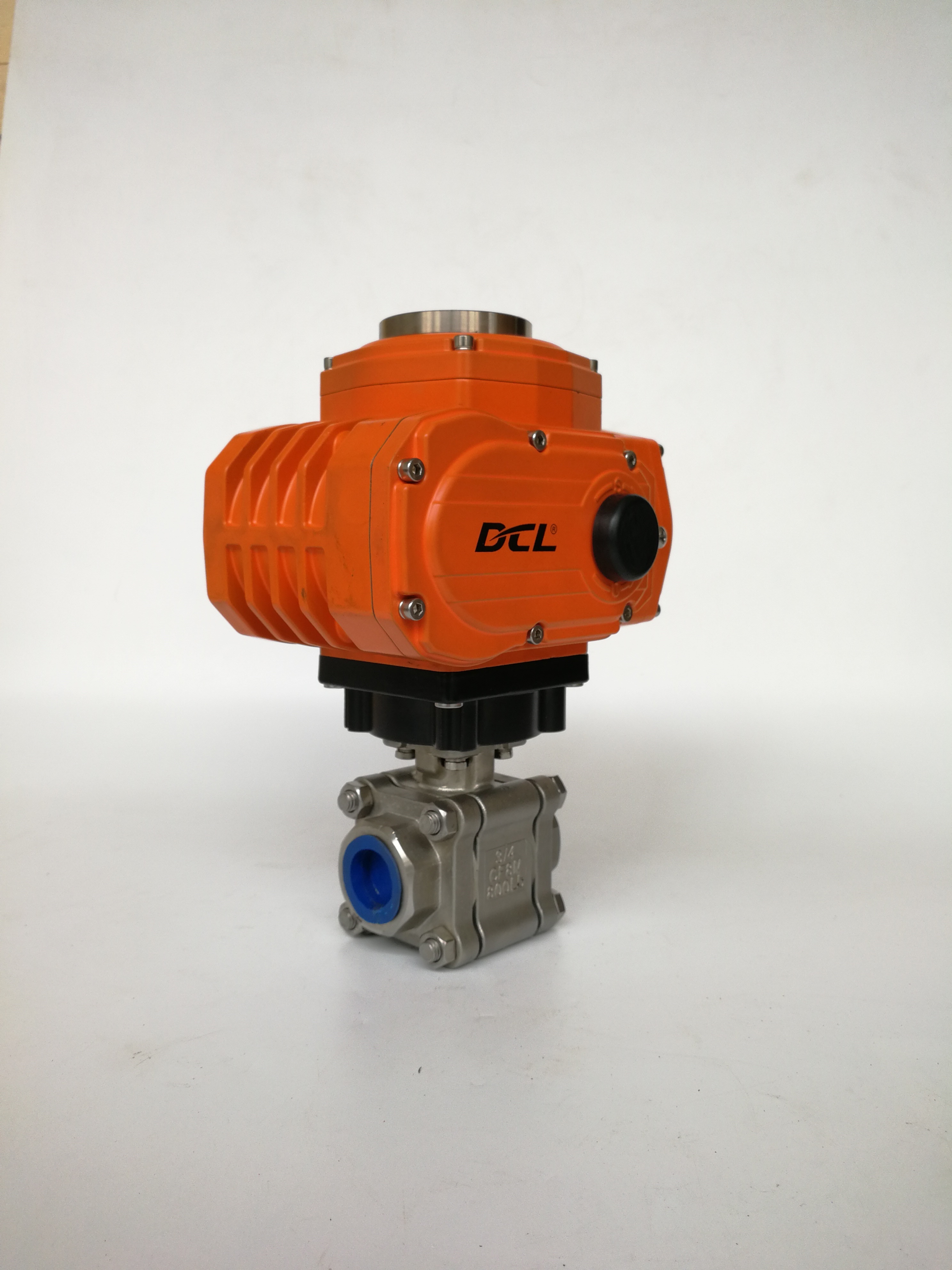

डीसीएल विस्फोट-प्रूफ इलेक्ट्रिक एक्ट्यूएटर को कोयले की खानों के अनुप्रयोगों को छोड़कर, विशिष्ट विस्फोटक गैस और ज्वलनशील धूल वातावरण में औद्योगिक वाल्व स्वचालन का समर्थन करता है।उनकी सुरक्षा सुविधाएं विभिन्न परिचालन जोखिमों को संबोधित करती हैं: वैकल्पिक ओवर-टॉर्क सुरक्षा अत्यधिक यांत्रिक भार पर प्रतिक्रिया करती है, जबकि मोटर थर्मल सुरक्षा असामान्य घुमावदार तापमान पर प्रतिक्रिया करती है।

वैकल्पिक ओवर-टॉर्क सुरक्षा

जमा, अजनबी कणों या अन्य बाधाओं वाल्व काम कर रहे टोक़ बढ़ाने कर सकते हैं। जब टोक़ पूर्व निर्धारित सीमा तक पहुँचता है, वैकल्पिक टोक़ स्विच मोटर सर्किट को बाधित करता है,वाल्व और एक्ट्यूएटर ट्रांसमिशन पर अत्यधिक भार को सीमित करने में मदद करना.

सुरक्षा सीमा चयनित एक्ट्यूएटर और वाल्व संयोजन से मेल खाना चाहिए।ओवर-टॉर्क सुरक्षा बाधा को दूर नहीं करती है या गारंटी नहीं देती है कि मैकेनिकल क्षति के हर रूप को रोका जाएगा.

मोटर वाइंडिंग तापमान संरक्षण

एक PTC थर्मल प्रोटेक्टर मोटर घुमाव में स्थित घुमाव तापमान लगभग तक पहुँचता है जब सर्किट को बाधित करता है105°C. सर्किट तापमान लगभग करने के बाद रीसेट हो जाता है80°C से 90°C.

रीसेट करने से सर्किट की उपलब्धता बहाल हो जाती है; मोटर का बाद का संचालन नियंत्रण आदेश और सर्किट व्यवस्था पर निर्भर करता है।ऑपरेटिंग ड्यूटी और ओवरहीटिंग का कारण.

इन तापमान मूल्यों में मोटर सुरक्षा की सीमाओं का वर्णन किया गया है, गैर-अनुमेय परिवेश तापमान।-25°C से +55°C तक.

अग्निरोधी संलग्नक डिजाइन

मोटर, इलेक्ट्रॉनिक घटक और कनेक्शन कक्षों में ज्वालारोधक निर्माण शामिल है। नियंत्रित संयुक्त रिक्त स्थान और संलग्नक लंबाई सुरक्षा प्रणाली का हिस्सा हैं,प्रमाणित परिस्थितियों में आसपास के विस्फोटक वातावरण में आंतरिक इग्निशन के प्रसार को रोकने में मदद करता है.

एल्यूमीनियम मिश्र धातु के आवरण और ज्वालारोधक जोड़ों को अनुमोदित निर्माण के अनुरूप रहना चाहिए।रखरखाव और प्रतिस्थापन कार्य लागू संचालन निर्देशों और प्रमाणन आवश्यकताओं का पालन करना चाहिए.

संलग्नक संरक्षण और खतरनाक क्षेत्र प्रमाणन

श्रृंखला में एकIP68 कैबिनेट रेटिंगविस्फोट-सुरक्षा विन्यास में लागू प्रमाणन योजनाओं के तहत गैस और धूल के निशान शामिल हैं।IP68 प्रवेश सुरक्षा का वर्णन करता है और स्वतंत्र रूप से विस्फोट-सबूत उपयुक्तता निर्धारित नहीं करता है.

सीएसए-प्रमाणित कॉन्फ़िगरेशन में शामिल हैंवर्ग I, डिवीजन 1, समूह C और D, औरवर्ग I, क्षेत्र 1तापमान वर्गों और पूर्ण चिह्नों को विभिन्न अनुमोदनों के बीच संयोजन के बजाय चयनित मॉडल के लिए पुष्टि की जानी चाहिए।

आदेश देने से पहले, साइट वर्गीकरण, गैस या धूल समूह, तापमान आवश्यकताओं, प्रमाणपत्र कवरेज, आपूर्ति वोल्टेज और वैकल्पिक कार्यों की जांच करें।अंतिम चयन भी वाल्व टॉर्क की पुष्टि करनी चाहिए, ऑपरेटिंग समय और माउंट संगतता।
