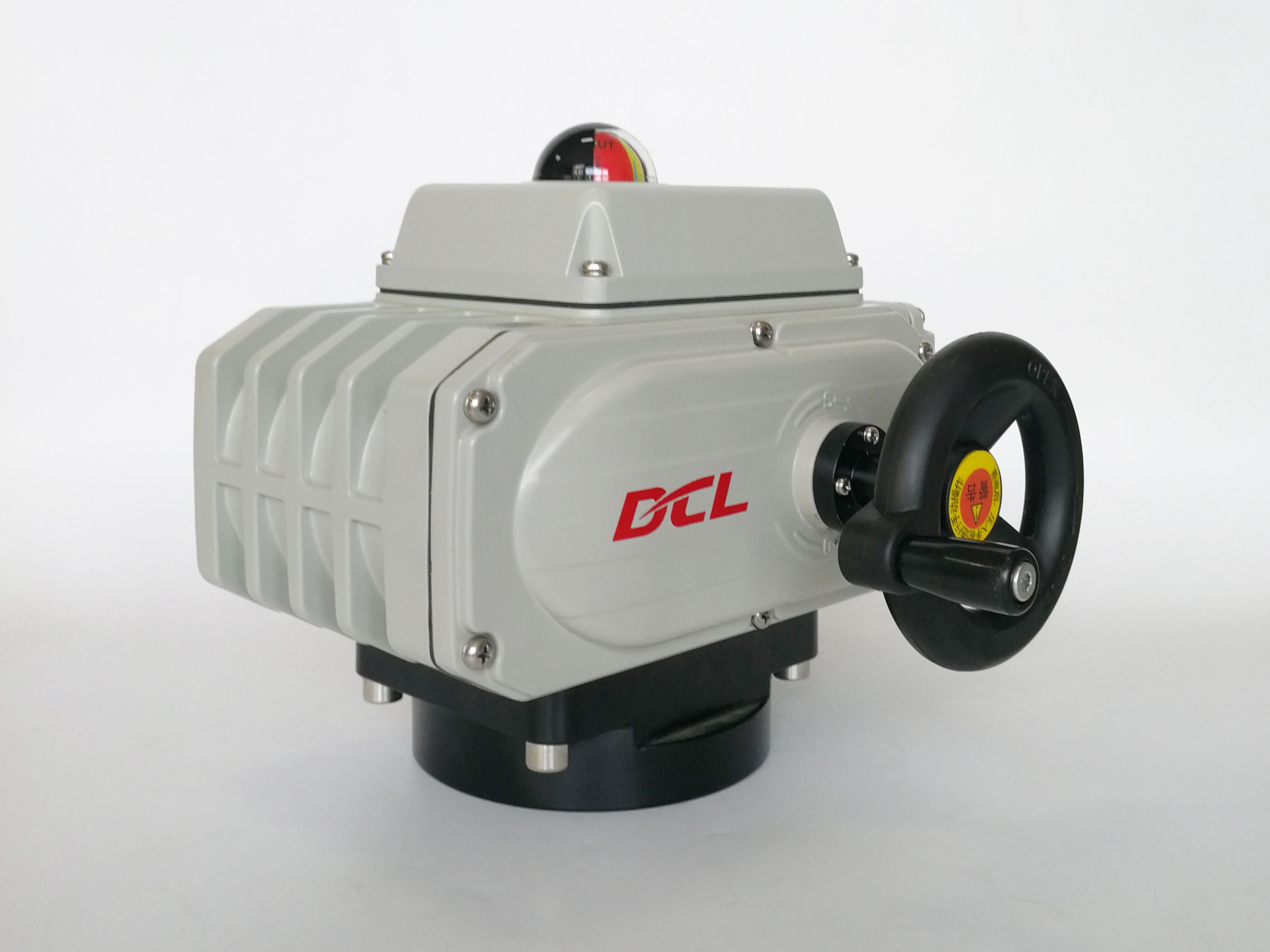

DN50 तितली वाल्व मोटर चालित 50Nm 3 चरण एक्ट्यूएटर

  • DN50 Butterfly Valve Motorized 50Nm 3 Phase Actuator
  • DN50 Butterfly Valve Motorized 50Nm 3 Phase Actuator
Place of Origin WUHAN,CHINA
ब्रांड नाम DCL
प्रमाणन CE/ROHS/CSA/IP67
Model Number DCL-05H/10H/20H/40H/60H/100H/160H/250H
Minimum Order Quantity 1pc
Packaging Details carton/pallet
Delivery Time 7 working days
Payment Terms D/P, T/T, Western Union, MoneyGram
Supply Ability 2000PCS/month

निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

व्हाट्सएप:0086 18588475571

वीचैट: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
Standard Torque 50Nm to 2500Nm Standard Time 20S to 75S
Installation Angle 360° Total Weight 2.5KG to 20KG
Motor Power 6W to 140W Ambient Temperature -25℃~+55℃ / -13°F~+131°F
Protection Grade IP67 NEMA4/4X Power Supply 380VAC/440VAC
प्रमुखता देना

50 एनएम 3 चरण एक्ट्यूएटर

,

DN50 बटरफ्लाई वाल्व एक्ट्यूएटर

,

IP67 वाल्व एक्ट्यूएटर
एक संदेश छोड़ें
उत्पाद विवरण

बिजली संयंत्र या इस्पात संयंत्र/कठिन वातावरण के लिए उत्तम ईएमसी के लिए उपयोग किया जाने वाला 3 चरण एक्ट्यूएटर



विशेषताएं

  • यांत्रिक सीमाओं के साथ 90° संचालन
  • 50Nm से 2500Nm तक का टॉर्क
  • विद्युत पोजिशनिंग सिस्टम के साथ उपलब्ध मॉड्यूलेटिंग प्रकार
  • वर्ग F का इन्सुलेटिंग मोटर
  • थर्मल अधिभार सुरक्षा के साथ भारी शुल्क पूर्ण बंद गिलहरी-कक्ष असिंक्रोनस मोटर
  • पाउडर लेपित के साथ IP67 और NEMA 4X हार्ड डाई कास्ट एल्यूमीनियम मिश्र धातु घोंसला
  • वाल्व की स्थिति/पोटेंशियोमीटर या स्थिति ट्रांसमीटर की पुष्टि करने के लिए सीमा स्विच वैकल्पिक
  • ओवर टॉर्क सुरक्षा और आपातकालीन शक्ति बंद बटन वैकल्पिक
  • हैंडल या हैंडव्हील के साथ मैनुअल ऑपरेशन
  • सभी धातु गियर ट्रेन के साथ स्व-लॉकिंग कांस्य मिश्र धातु कीड़ा गियर

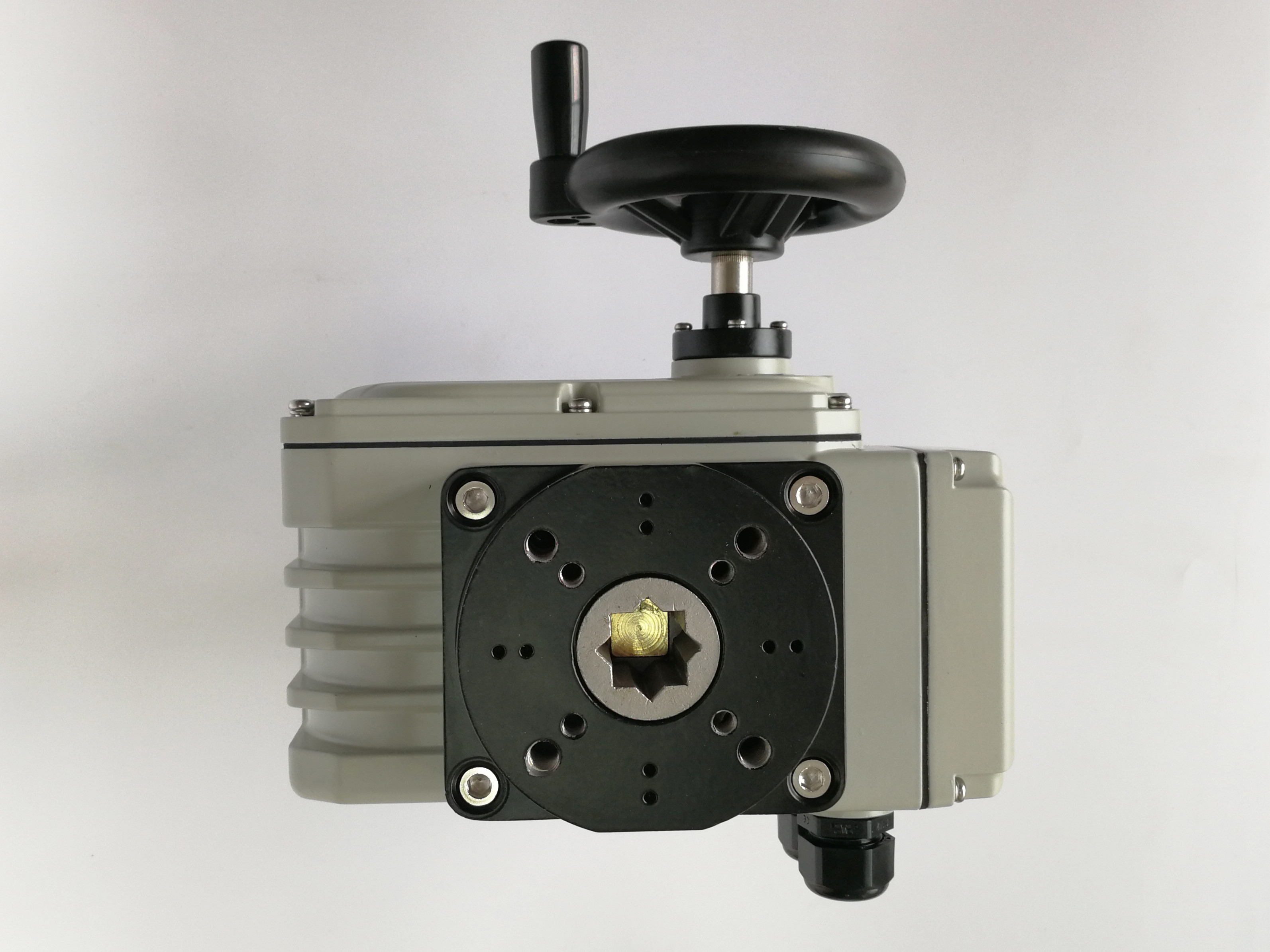

  • आईएसओ 5211 बहु-फ्लैंज माउंटिंग
  • बिजली बंद होने पर किसी भी स्थिति में स्व-लॉकिंग
  • सीएसए प्रमाणित यूएल/सीएसए मानक/सीई चिह्नित/रोएचएस 3 के अनुसार





विवरण

डीसीएल-एच सीरीज के एक्ट्यूएटर 3 चरण एसी पावर द्वारा मोटरित होते हैं। एक्ट्यूएटर में दोनों घड़ी की दिशा में (सीडब्ल्यू) और घड़ी की दिशा में (सीसीडब्ल्यू) नियंत्रण इनपुट हो सकते हैं। एक एक्ट्यूएटर को अपने खुले तक चलाता है,दूसरे को अपनी निकट स्थिति मेंयदि किसी भी इनपुट पर कोई संकेत (शून्य बिंदु) नहीं है तो एक्ट्यूएटर बस अपनी अंतिम स्थिति में रहता है। एक्ट्यूएटर को मानक ISO5211 मल्टी-फ्लैंज माउंटिंग और डबल स्क्वायर ड्राइव का उपयोग करके स्थापित करना आसान है।

डीसीएल नियंत्रण पैक की सभी श्रृंखलाओं ने 4000V EFT ((इलेक्ट्रिकल फास्ट ट्रांजिशन), 4000V ESD (इलेक्ट्रोस्टैटिक डिस्चार्ज) और 2500V सर्ज टेस्ट और रेडिएशन टेस्ट और 85°C/85% आर्द्रता परीक्षण पारित किया है,जो सुनिश्चित करते हैं कि एक्चुएटर दहन प्रणाली में उच्च सटीकता ड्राइव रख सकता हैडीसीएल ने गुणवत्ता स्थिरता सुनिश्चित करने के लिए लगातार उपरोक्त परीक्षण करने के लिए 5 वर्षों के लिए एक व्यापक परीक्षण प्रयोगशाला का निर्माण किया है। एक्ट्यूएटर का परीक्षण और सीएसए द्वारा प्रमाणित किया गया है और यूएल / सीई / आरओएचएस 3.0 मानक का अनुपालन किया गया है।



विनिर्देश



एक्ट्यूएटर प्रकार मानक समय/टॉर्क वैकल्पिक समय/टॉर्क घुमावदार कोण (Max.range) कुल वजन विद्युत आपूर्ति चयनित नियंत्रण सर्किट
डीसीएल-02 15S/18Nm 7S/9Nm 60S/18Nm 0~90° समायोज्य 1.2 किलो DC24V/AC24V AV110V/AC220V ए/बी/ई/जी के प्रकार
डीसीएल-05 20S/50Nm 4S/20Nm 10S/30Nm 60S/50Nm 0~360° समायोज्य 2.5 किलो DC24V/AC24V AV110V/AC220V/AC380V A/B/C/D/E/F/G/H के प्रकार
डीसीएल-10 30S/100Nm 15S/50Nm 60S/100Nm 0~360° समायोज्य 4.5 किलो DC24V/AC24V AV110V/AC220V/AC380V A/B/C/D/E/F/G/H के प्रकार
डीसीएल-20 30S/200Nm 15S/100Nm 60S/200Nm 0~90° समायोज्य 9 किलो DC24V/AC24V AV110V/AC220V/AC380V A/B/C/D/E/F/G/H के प्रकार
डीसीएल-40 30S/400Nm 15S/200Nm 60S/400Nm 9.5 किलो
डीसीएल-60 45S/600Nm   10 किलो
डीसीएल-100 30S/1000Nm 15S/500Nm 0~90° समायोज्य 19 किलो AV110V/AC220V/AC380V A/B/C/D/E/F/H के प्रकार
डीसीएल-160 48S/1600Nm   19.5 किलो
डीसीएल-250 75S/2500Nm   20 किलो
प्रदर्शन मापदंड समायोजन प्रकार की सूची (प्रकार ई)
डीसीएल-एमजेड 18 एनएम   3r 1.2 किलो DC24V प्रकार MZZ
डीसीएल-10जीई 30S/0~100Nm 15S/0~100Nm 0~90° समायोज्य 4.5 किलो DC24V±10% जीई प्रकार
डीसीएल-40जीई 30S/100~600Nm 15S/100~400Nm

9.5 किलो



एक्ट्यूएटर प्रकार तितली वाल्व≤PN1.0MPa) बॉल वाल्व ((≤PN1.6MPa) वेंट वाल्व ((≤PN0.1MPa)
डीसीएल-02 ≤DN40 ≤DN32
डीसीएल-05 DN50~65 DN40 DN50~80
डीसीएल-10 DN80~100 DN50~65 DN100~200
डीसीएल-20 DN125~150 DN80~100 DN250~300
डीसीएल-40 DN200 DN125 DN350~450
डीसीएल-60 DN250 DN150 DN500~600
डीसीएल-100 DN300 DN200 DN700~800
डीसीएल-160 DN350~400 DN250 DN900
डीसीएल-250 DN450~600 DN300~350 DN1000~1200
