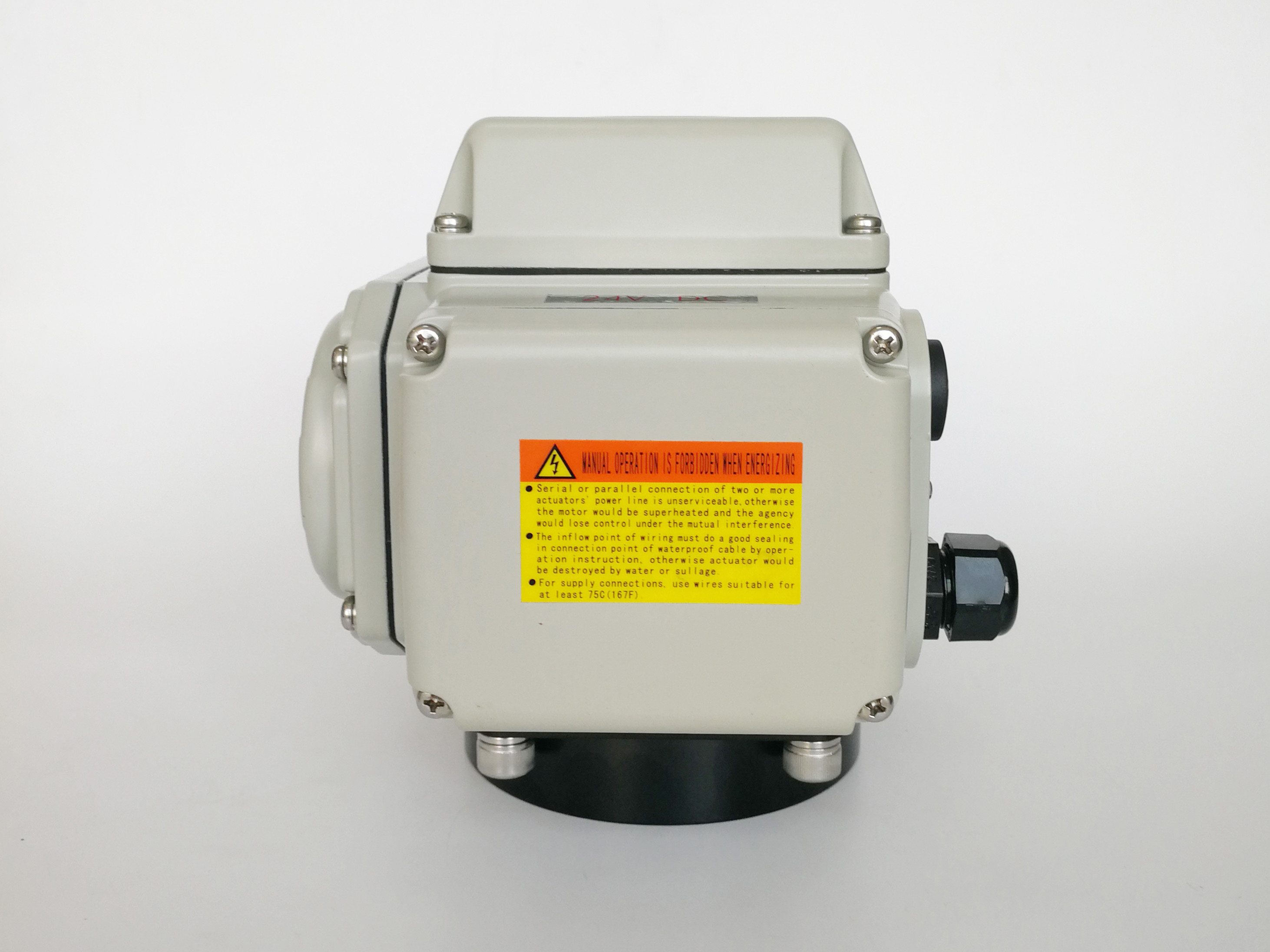

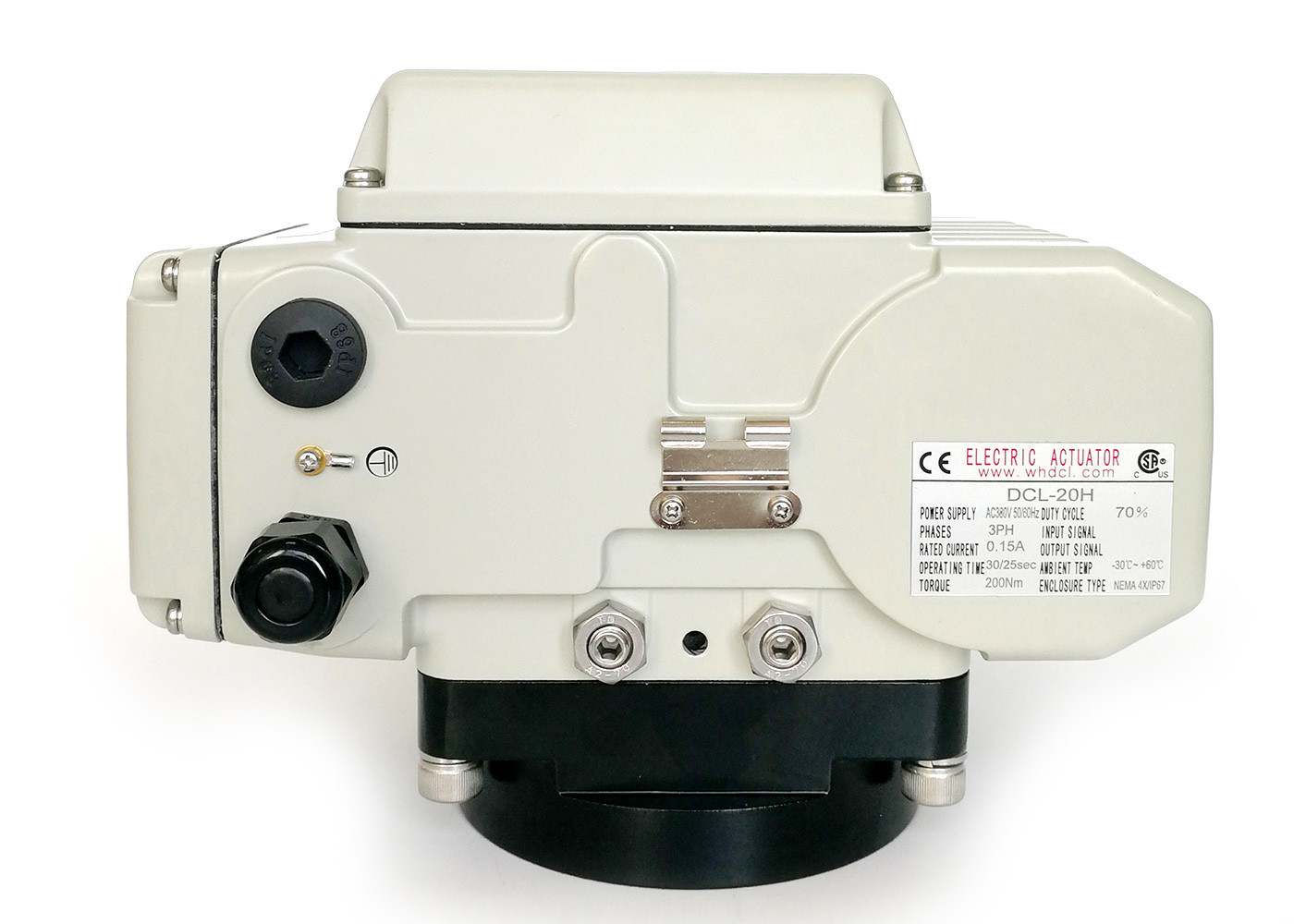

डीसीएल कॉम्पैक्ट 1/4 टर्न एचवीएसी तितली वाल्व एक्ट्यूएटर

  • DCL Compact 1/4 Turn HVAC Butterfly Valve Actuator
  • DCL Compact 1/4 Turn HVAC Butterfly Valve Actuator
Place of Origin WUHAN,CHINA
ब्रांड नाम DCL
प्रमाणन CE/ROHS/CSA/IP67
Model Number DCL-05H/10H/20H/40H/60H/100H/160H/250H
Minimum Order Quantity 1pc
Packaging Details carton/pallet
Delivery Time 7 working days
Payment Terms D/P, T/T, Western Union, MoneyGram
Supply Ability 2000PCS/month

निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

व्हाट्सएप:0086 18588475571

वीचैट: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
name 3 phase actuator Installation Angle 360°
Total Weight 2.5KG to 20KG Power Supply 380VAC/400VAC/415VAC
operation 1/4 turn operation type Quarter Turn Actuator
प्रमुखता देना

एचवीएसी तितली वाल्व actuator

,

डीसीएल कॉम्पैक्ट वाल्व एक्ट्यूएटर

,

IP67 वाल्व एक्ट्यूएटर
एक संदेश छोड़ें
उत्पाद विवरण

वाल्व स्थिति के लिए निष्क्रिय संपर्क स्विच के साथ 3 चरण AC द्वारा संचालित 3 चरण एक्ट्यूएटर



विवरण

डीसीएल कॉम्पैक्ट इलेक्ट्रिक एक्ट्यूएटर का उपयोग आमतौर पर एचवीएसी क्षेत्र में तितली वाल्व के साथ किया जाता है। कई भवन स्वचालन प्रणालियों में, इलेक्ट्रिक एक्ट्यूएटर का व्यापक रूप से इनडोर तापमान को नियंत्रित करने के लिए उपयोग किया जाता है,एयर कंडीशनर हवा का आयतन, जल प्रवाह, संघनक प्रवाह और हाइड्रोलिक संतुलन आदि।

डीसीएल एच प्रकार नियंत्रण सर्किट और 3 चरण एसी मोटर विशेष रूप से एक्ट्यूएटर के लिए डिज़ाइन किया गया है जो 380VAC/440VAC, 50Hz/60Hz द्वारा संचालित किया जा सकता है जो आमतौर पर भारी उद्योग में उपयोग किया जाता है, जैसे बिजली संयंत्र और इस्पात संयंत्र।एकल चरण संचालित actuator के समान, निरंतर वोल्टेज संकेत प्राप्त करने पर, मोटर चलता है और एक मजबूत सभी धातु गियर ड्राइव के माध्यम से आउटपुट ड्राइव को 90 ° घुमाता है।मोटर स्वचालित रूप से आंतरिक कैम से बंद कर दिया जाता है सीमा स्विच और आउटपुट एक पूर्ण खुला सूखी संपर्क संकेत हिट. एक रिवर्सिंग निरंतर संकेत प्राप्त करने पर, मोटर आउटपुट ड्राइव स्थिति को उलटते हुए विपरीत दिशा में घूमता है।एक्ट्यूएटर मानक ISO5211 बहु-फ्लैंज माउंटिंग और डबल स्क्वायर ड्राइव का उपयोग करके स्थापित करना आसान है.





विनिर्देशः


एक्ट्यूएटर प्रकार तितली वाल्व≤PN1.0MPa) बॉल वाल्व ((≤PN1.6MPa) वेंट वाल्व ((≤PN0.1MPa)
डीसीएल-02 ≤DN40 ≤DN32
डीसीएल-05 DN50~65 DN40 DN50~80
डीसीएल-10 DN80~100 DN50~65 DN100~200
डीसीएल-20 DN125~150 DN80~100 DN250~300
डीसीएल-40 DN200 DN125 DN350~450
डीसीएल-60 DN250 DN150 DN500~600
डीसीएल-100 DN300 DN200 DN700~800
डीसीएल-160 DN350~400 DN250 DN900
डीसीएल-250 DN450~600 DN300~350 DN1000~1200
एक्ट्यूएटर प्रकार मानक समय/टॉर्क वैकल्पिक समय/टॉर्क घुमावदार कोण (Max.range) कुल वजन विद्युत आपूर्ति चयनित नियंत्रण सर्किट
डीसीएल-02 15S/18Nm 7S/9Nm 60S/18Nm 0~90° समायोज्य 1.2 किलो DC24V/AC24V AV110V/AC220V ए/बी/ई/जी के प्रकार
डीसीएल-05 20S/50Nm 4S/20Nm 10S/30Nm 60S/50Nm 0~360° समायोज्य 2.5 किलो DC24V/AC24V AV110V/AC220V/AC380V A/B/C/D/E/F/G/H के प्रकार
डीसीएल-10 30S/100Nm 15S/50Nm 60S/100Nm 0~360° समायोज्य 4.5 किलो DC24V/AC24V AV110V/AC220V/AC380V A/B/C/D/E/F/G/H के प्रकार
डीसीएल-20 30S/200Nm 15S/100Nm 60S/200Nm 0~90° समायोज्य 9 किलो DC24V/AC24V AV110V/AC220V/AC380V A/B/C/D/E/F/G/H के प्रकार
डीसीएल-40 30S/400Nm 15S/200Nm 60S/400Nm 9.5 किलो
डीसीएल-60 45S/600Nm   10 किलो
डीसीएल-100 30S/1000Nm 15S/500Nm 0~90° समायोज्य 19 किलो AV110V/AC220V/AC380V A/B/C/D/E/F/H के प्रकार
डीसीएल-160 48S/1600Nm   19.5 किलो
डीसीएल-250 75S/2500Nm   20 किलो
प्रदर्शन मापदंड समायोजन प्रकार की सूची (प्रकार ई)
डीसीएल-एमजेड 18 एनएम   3r 1.2 किलो DC24V प्रकार MZZ
डीसीएल-10जीई 30S/0~100Nm 15S/0~100Nm 0~90° समायोज्य 4.5 किलो DC24V±10% जीई प्रकार
डीसीएल-40जीई 30S/100~600Nm 15S/100~400Nm 9.5 किलो



विशेषताएं

  • स्व-लॉकिंग के साथ 1/4 मोड़ का संचालन
  • विद्युत पोजिशनिंग सिस्टम के साथ उपलब्ध मॉड्यूलेटिंग प्रकार
  • स्वचालित गेंद वाल्व और तितली वाल्व समायोजन या प्रवाह काटने के लिए
  • वर्ग F का इन्सुलेटिंग मोटर
  • थर्मल अधिभार संरक्षण/कर्तव्य दर 80% के साथ भारी शुल्क मोटर
  • 10000 गुना से अधिक पूर्ण सीमा जीवन चक्र पूर्ण नामित भार के साथ
  • अति निम्न और उच्च तापमान और उच्च आर्द्रता वातावरण के प्रतिरोध
  • वाल्व स्थिति की पुष्टि करने के लिए दो सहायक सीमा स्विच
  • मानक मैनुअल हैंडल
  • आपातकालीन स्थानीय शक्ति बंद बटन वैकल्पिक
  • नरम नाइट्राइडिंग उपचार के साथ सभी धातु गियर स्व-बंद, कोई अतिरिक्त ब्रेक की आवश्यकता नहीं है
  • सीएसए सूचीबद्ध/यूएल अनुपालन/सीई चिह्नित/रोएचएस 3.0 परीक्षण
