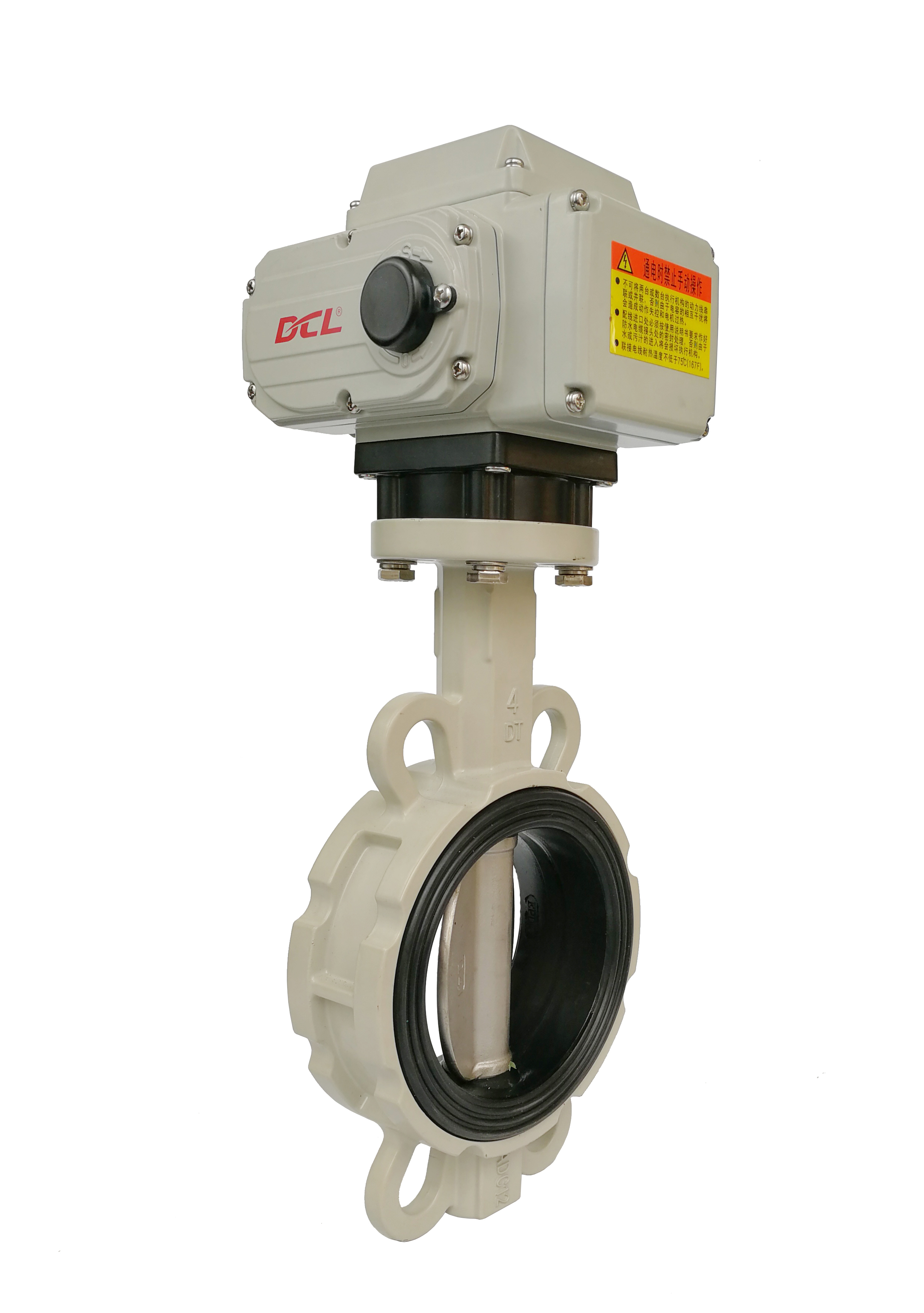

कॉम्पैक्ट 1/4 टर्न 400Nm DC24V एचवीएसी बटरफ्लाई वाल्व एक्ट्यूएटर
निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
व्हाट्सएप:0086 18588475571
वीचैट: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| नाम | 3 चरण एक्ट्यूएटर | स्थापना कोण | 360° |
|---|---|---|---|
| कुल वजन | 2.5 किग्रा से 20 किग्रा | बिजली की आपूर्ति | 380VAC/400VAC/415VAC |
| संचालन | 1/4 टर्न ऑपरेशन | प्रकार | क्वार्टर टर्न एक्ट्यूएटर |
उत्पाद विवरण
3-फेज एसी द्वारा संचालित 3-फेज एसी के साथ वाल्व स्थिति के लिए निष्क्रिय संपर्क स्विच
विवरण
डीसीएल कॉम्पैक्ट इलेक्ट्रिक एक्चुएटर का व्यापक रूप से एचवीएसी अनुप्रयोगों में उपयोग किया जाता है, विशेष रूप से बटरफ्लाई वाल्व के साथ। भवन स्वचालन प्रणालियों में, ये एक्चुएटर इनडोर तापमान, एयर-हैंडलिंग यूनिट एयरफ्लो, ठंडा और गर्म पानी के प्रवाह, संघनित जल निकासी और समग्र हाइड्रोलिक संतुलन को विनियमित करने में महत्वपूर्ण भूमिका निभाते हैं।
डीसीएल एच-टाइप कंट्रोल सर्किट को थ्री-फेज एसी मोटर के साथ मिलाकर विशेष रूप से एक्चुएटर के लिए डिज़ाइन किया गया है जो 380 VAC या 440 VAC पर 50/60 Hz पर संचालित होते हैं—बिजली की आपूर्ति जो आमतौर पर भारी-भरकम औद्योगिक वातावरण जैसे बिजली संयंत्रों और स्टील मिलों में पाई जाती है। सिंगल-फेज एक्चुएटर के समान, जब एक निरंतर वोल्टेज नियंत्रण सिग्नल लागू किया जाता है, तो मोटर एक मजबूत, ऑल-मेटल गियर ट्रेन को चलाती है जो आउटपुट शाफ्ट को 90° तक घुमाती है। यात्रा को आंतरिक कैम द्वारा सटीक रूप से नियंत्रित किया जाता है जो लिमिट स्विच को सक्रिय करते हैं, स्वचालित रूप से मोटर को रोकते हैं और पूरी तरह से खुली स्थिति में एक ड्राई-कॉन्टैक्ट सिग्नल प्रदान करते हैं। जब एक रिवर्स निरंतर सिग्नल प्राप्त होता है, तो मोटर विपरीत दिशा में चलती है, जिससे एक्चुएटर बंद स्थिति में वापस आ जाता है।
एक्ट्यूएटर स्थापित करना आसान है और आईएसओ 5211 मल्टी-फ्लैंज माउंटिंग मानकों के साथ पूरी तरह से अनुपालन करता है, जिसमें विश्वसनीय वाल्व कपलिंग के लिए एक डबल-स्क्वायर आउटपुट ड्राइव है।
विशिष्टता:
| एक्ट्यूएटर प्रकार | बटरफ्लाई वाल्व(≤PN1.0MPa) | बॉल वाल्व(≤PN1.6MPa) | वेंट वाल्व(≤PN0.1MPa) |
|---|---|---|---|
| डीसीएल-02 | ≤DN40 | ≤DN32 | |
| डीसीएल-05 | DN50~65 | DN40 | DN50~80 |
| डीसीएल-10 | DN80~100 | DN50~65 | DN100~200 |
| डीसीएल-20 | DN125~150 | DN80~100 | DN250~300 |
| डीसीएल-40 | DN200 | DN125 | DN350~450 |
| डीसीएल-60 | DN250 | DN150 | DN500~600 |
| डीसीएल-100 | DN300 | DN200 | DN700~800 |
| डीसीएल-160 | DN350~400 | DN250 | DN900 |
| डीसीएल-250 | DN450~600 | DN300~350 | DN1000~1200 |
| एक्ट्यूएटर प्रकार | मानक समय/टॉर्क | वैकल्पिक समय/टॉर्क | घूमने का कोण (अधिकतम सीमा) | कुल वजन | बिजली की आपूर्ति | चयनित नियंत्रण सर्किट |
|---|---|---|---|---|---|---|
| डीसीएल-02 | 15S/18Nm | 7S/9Nm 60S/18Nm | 0~90° समायोज्य | 1.2Kg | DC24V/AC24V AV110V/AC220V | प्रकार ए/बी/ई/जी |
| डीसीएल-05 | 20S/50Nm | 4S/20Nm 10S/30Nm 60S/50Nm | 0~360° समायोज्य | 2.5Kg | DC24V/AC24V AV110V/AC220V/AC380V | प्रकार ए/बी/सी/डी/ई/एफ/जी/एच |
| डीसीएल-10 | 30S/100Nm | 15S/50Nm 60S/100Nm | 0~360° समायोज्य | 4.5Kg | DC24V/AC24V AV110V/AC220V/AC380V | प्रकार ए/बी/सी/डी/ई/एफ/जी/एच |
| डीसीएल-20 | 30S/200Nm | 15S/100Nm 60S/200Nm | 0~90° समायोज्य | 9Kg | DC24V/AC24V AV110V/AC220V/AC380V | प्रकार ए/बी/सी/डी/ई/एफ/जी/एच |
| डीसीएल-40 | 30S/400Nm | 15S/200Nm 60S/400Nm | 9.5Kg | |||
| डीसीएल-60 | 45S/600Nm | 10Kg | ||||
| डीसीएल-100 | 30S/1000Nm | 15S/500Nm | 0~90° समायोज्य | 19Kg | AV110V/AC220V/AC380V | प्रकार ए/बी/सी/डी/ई/एफ/एच |
| डीसीएल-160 | 48S/1600Nm | 19.5Kg | ||||
| डीसीएल-250 | 75S/2500Nm | 20Kg | ||||
| एडजस्टिंग प्रकार (टाइप ई) की प्रदर्शन पैरामीटर सूची | ||||||
| डीसीएल-एमजेडजेड | 18Nm | 3r | 1.2Kg | DC24V | टाइप एमजेडजेड | |
| डीसीएल-10जीई | 30S/0~100Nm | 15S/0~100Nm | 0~90° समायोज्य | 4.5Kg | DC24V±10% | टाइप जीई |
| डीसीएल-40जीई | 30S/100~600Nm | 15S/100~400Nm | 9.5Kg | |||
विशेषताएँ
- 1/4 टर्न ऑपरेशन सेल्फ-लॉकिंग के साथ
- इलेक्ट्रिक पोजिशनिंग सिस्टम के साथ मॉड्यूलेटिंग प्रकार उपलब्ध है
- प्रवाह को समायोजित या काटने के लिए बॉल वाल्व और बटरफ्लाई वाल्व को स्वचालित करें
- क्लास एफ इंसुलेटिंग मोटर
- थर्मल ओवरलोड प्रोटेक्शन/ड्यूटी रेट 80% के साथ हेवी ड्यूटी मोटर
- पूर्ण रेटेड लोड के साथ 10000 से अधिक बार पूर्ण रेंज लाइफ साइकिल
- अतिरिक्त कम और उच्च तापमान और उच्च नमी वाले वातावरण के लिए प्रतिरोध
- वाल्व स्थिति की पुष्टि करने के लिए दो सहायक लिमिट स्विच
- मानक मैनुअल हैंडल
- आपातकालीन स्थानीय बिजली बंद बटन वैकल्पिक
- सॉफ्ट नाइट्राइडिंग ट्रीटमेंट के साथ सेल्फ-लॉकिंग ऑल मेटल गियर, अतिरिक्त ब्रेक की आवश्यकता नहीं है
- सीएसए सूचीबद्ध/यूएल अनुपालन/सीई चिह्नित/आरओएचएस 3.0 परीक्षण किया गया
