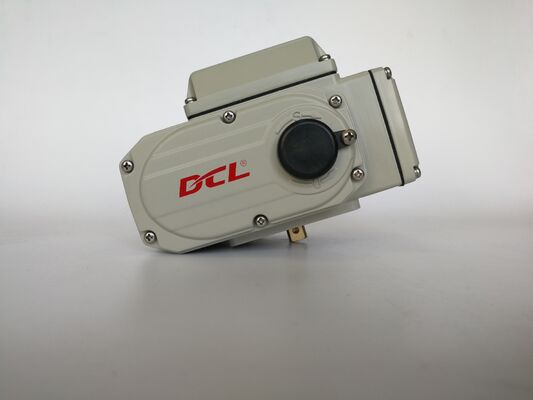

3 चरण 1/4 मोड़ 400Nm DC24V एचवीएसी तितली वाल्व actuator
निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
व्हाट्सएप:0086 18588475571
वीचैट: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| नाम | 3 चरण एक्ट्यूएटर | स्थापना कोण | 360° |
|---|---|---|---|
| कुल वजन | 2.5 किग्रा से 20 किग्रा | बिजली की आपूर्ति | 380VAC/400VAC/415VAC |
| संचालन | 1/4 टर्न ऑपरेशन | प्रकार | क्वार्टर टर्न एक्चुएटर |
| प्रमुखता देना | 3 चरण के तितली वाल्व एक्ट्यूएटर,वारंटी के साथ 24 वी एचवीएसी एक्ट्यूएटर,400 एनएम क्वार्टर टर्न एक्ट्यूएटर |
||
उत्पाद विवरण
वाल्व स्थिति के लिए निष्क्रिय संपर्क स्विच के साथ 3 चरण AC द्वारा संचालित 3 चरण एक्ट्यूएटर
विवरण
डीसीएल कॉम्पैक्ट इलेक्ट्रिक एक्ट्यूएटर एचवीएसी सिस्टम में व्यापक रूप से लागू होते हैं, विशेष रूप से तितली वाल्व के साथ उपयोग के लिए।वे इनडोर तापमान को विनियमित करने में महत्वपूर्ण भूमिका निभाते हैं, हवा-हैंडलिंग यूनिट वायु प्रवाह, ठंडा और गर्म पानी का प्रवाह, संघनक निकासी, और समग्र हाइड्रोलिक संतुलन।
डीसीएल एच प्रकार के नियंत्रण सर्किट, एक तीन चरण एसी मोटर के साथ जोड़ा,विशेष रूप से विद्युत संयंत्रों और इस्पात मिलों जैसे भारी शुल्क वाले औद्योगिक वातावरण में आमतौर पर उपयोग किए जाने वाले 380 VAC या 440 VAC (50/60 Hz) √ बिजली आपूर्ति द्वारा संचालित actuators के लिए डिज़ाइन किया गया हैएकल-चरण वाले एक्ट्यूएटर की तरह, जब निरंतर वोल्टेज नियंत्रण संकेत लागू किया जाता है, तो मोटर आउटपुट शाफ्ट को 90 डिग्री तक घुमाने के लिए एक मजबूत सभी धातु गियर ट्रेन को चलाता है।यात्रा को आंतरिक कैमरों द्वारा सटीक रूप से नियंत्रित किया जाता है जो सीमा स्विच को चालू करते हैं, स्वचालित रूप से मोटर को रोकता है और पूरी तरह से खुली स्थिति में एक सूखी संपर्क संकेत देता है। रिवर्स निरंतर संकेत प्राप्त करने पर, मोटर विपरीत दिशा में काम करता है,एक्ट्यूएटर को बंद स्थिति में लौटाता है.
एक्ट्यूएटर को स्थापित करना आसान है और यह आईएसओ 5211 मल्टी-फ्लैंज माउंटिंग मानक के पूर्ण अनुपालन में है, जो सुरक्षित वाल्व युग्मन के लिए एक डबल-वर्ग आउटपुट ड्राइव से लैस है।
विनिर्देशः
| एक्ट्यूएटर प्रकार | तितली वाल्व ((≤PN1.0MPa) | बॉल वाल्व ((≤PN1.6MPa) | वेंट वाल्व ((≤PN0.1MPa) |
|---|---|---|---|
| डीसीएल-02 | ≤DN40 | ≤DN32 | |
| डीसीएल-05 | DN50~65 | DN40 | DN50~80 |
| डीसीएल-10 | DN80~100 | DN50~65 | DN100~200 |
| डीसीएल-20 | DN125~150 | DN80~100 | DN250~300 |
| डीसीएल-40 | DN200 | DN125 | DN350~450 |
| डीसीएल-60 | DN250 | DN150 | DN500~600 |
| डीसीएल-100 | DN300 | DN200 | DN700~800 |
| डीसीएल-160 | DN350~400 | DN250 | DN900 |
| डीसीएल-250 | DN450~600 | DN300~350 | DN1000~1200 |
| एक्ट्यूएटर प्रकार | मानक समय/टॉर्क | वैकल्पिक समय/टॉर्क | घुमावदार कोण (Max.range) | कुल वजन | विद्युत आपूर्ति | चयनित नियंत्रण सर्किट |
|---|---|---|---|---|---|---|
| डीसीएल-02 | 15S/18Nm | 7S/9Nm 60S/18Nm | 0~90° समायोज्य | 1.2 किलो | DC24V/AC24V AV110V/AC220V | ए/बी/ई/जी के प्रकार |
| डीसीएल-05 | 20S/50Nm | 4S/20Nm 10S/30Nm 60S/50Nm | 0~360° समायोज्य | 2.5 किलो | DC24V/AC24V AV110V/AC220V/AC380V | A/B/C/D/E/F/G/H के प्रकार |
| डीसीएल-10 | 30S/100Nm | 15S/50Nm 60S/100Nm | 0~360° समायोज्य | 4.5 किलो | DC24V/AC24V AV110V/AC220V/AC380V | A/B/C/D/E/F/G/H के प्रकार |
| डीसीएल-20 | 30S/200Nm | 15S/100Nm 60S/200Nm | 0~90° समायोज्य | 9 किलो | DC24V/AC24V AV110V/AC220V/AC380V | A/B/C/D/E/F/G/H के प्रकार |
| डीसीएल-40 | 30S/400Nm | 15S/200Nm 60S/400Nm | 9.5 किलो | |||
| डीसीएल-60 | 45S/600Nm | 10 किलो | ||||
| डीसीएल-100 | 30S/1000Nm | 15S/500Nm | 0~90° समायोज्य | 19 किलो | AV110V/AC220V/AC380V | A/B/C/D/E/F/H के प्रकार |
| डीसीएल-160 | 48S/1600Nm | 19.5 किलो | ||||
| डीसीएल-250 | 75S/2500Nm | 20 किलो | ||||
| प्रदर्शन मापदंड समायोजन प्रकार की सूची (प्रकार ई) | ||||||
| डीसीएल-एमजेड | 18 एनएम | 3r | 1.2 किलो | DC24V | प्रकार MZZ | |
| डीसीएल-10जीई | 30S/0~100Nm | 15S/0~100Nm | 0~90° समायोज्य | 4.5 किलो | DC24V±10% | जीई प्रकार |
| डीसीएल-40जीई | 30S/100~600Nm | 15S/100~400Nm | 9.5 किलो | |||
विशेषताएं
- स्व-लॉकिंग के साथ 1/4 मोड़ का संचालन
- विद्युत पोजिशनिंग सिस्टम के साथ उपलब्ध मॉड्यूलेटिंग प्रकार
- स्वचालित गेंद वाल्व और तितली वाल्व समायोजन या प्रवाह काटने के लिए
- वर्ग F का इन्सुलेटिंग मोटर
- थर्मल अधिभार संरक्षण/कर्तव्य दर 80% के साथ भारी शुल्क मोटर
- 10000 गुना से अधिक पूर्ण सीमा जीवन चक्र पूर्ण नामित भार के साथ
- अति निम्न और उच्च तापमान और उच्च आर्द्रता वातावरण के प्रतिरोध
- वाल्व स्थिति की पुष्टि करने के लिए दो सहायक सीमा स्विच
- मानक मैनुअल हैंडल
- आपातकालीन स्थानीय शक्ति बंद बटन वैकल्पिक
- नरम नाइट्राइडिंग उपचार के साथ सभी धातु गियर को स्व-लॉकिंग, कोई अतिरिक्त ब्रेक की आवश्यकता नहीं
- सीएसए सूचीबद्ध/यूएल अनुपालन/सीई चिह्नित/रोएचएस 3.0 परीक्षण
