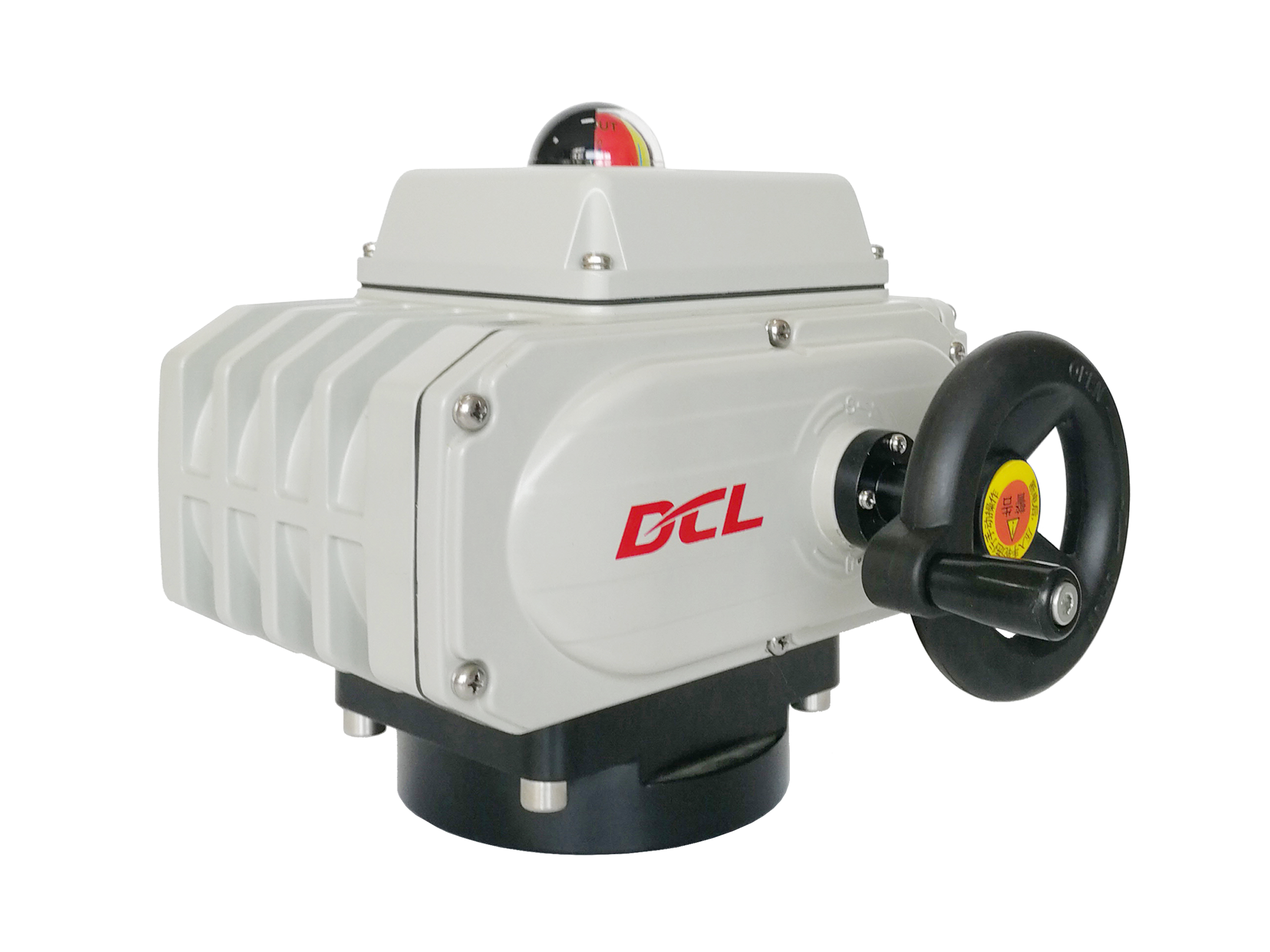

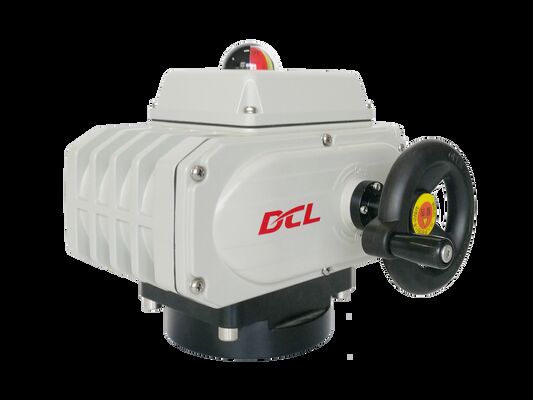

CSA ISO5211 AC220V 200Nm स्व-कैलिब्रेटिंग स्मार्ट इलेक्ट्रिक एक्ट्यूएटर
उत्पाद विवरण
| बिजली की आपूर्ति | 24VAC/110VAV/220VAC/380VAC | मोटर शक्ति | 6W से 140W |
|---|---|---|---|
| मानक टोक़ | 50nm से 2500nm/442in.lbs से 22125in.lbs | मानक काल | 20s से 75s |
| इनपुट संकेत | 4-20MADC/1-5VDC/2-10VDC | उत्पादन में संकेत | 4-20MADC |
| संरक्षण ग्रेड | IP67 NEMA4/4X | कुल वजन | 1.2 किग्रा से 20 किग्रा |
| परिवेश का तापमान | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F | स्थापना कोण | 360° |
| प्रमुखता देना | CSA ISO5211 इलेक्ट्रिक एक्ट्यूएटर,स्व-कैलिब्रेटिंग स्मार्ट एक्ट्यूएटर,AC220V 200Nm एक्ट्यूएटर |
||
उत्पाद विवरण
पोजिशनिंग मॉड्यूल/दोहराने की त्रुटि ≤ 1% के साथ स्व-कैलिब्रेटिंग स्मार्ट इलेक्ट्रिक एक्ट्यूएटर
विशेषताएं
- यांत्रिक सीमाओं के साथ चौथाई मोड़
- बहुत छोटे आकार और सुंदर उपस्थिति के साथ अद्वितीय एकीकृत मोटर/नियंत्रण पैक/घर डिजाइन
- स्मार्ट फुल पॉट कंट्रोलर के टॉर्क टेस्ट फंक्शन द्वारा ओवर टॉर्क सुरक्षा
- नियंत्रण पैक के लिए परीक्षण किए गए EFT, ESD और उच्च वोल्टेज वृद्धि के साथ उच्च प्रदर्शन EMC
- थर्मल अधिभार संरक्षण के साथ भारी शुल्क मोटर
- गर्मी से बंधे पॉलिएस्टर कोटिंग के साथ मौसम प्रतिरोधी एल्यूमीनियम मिश्र धातु के आवरण
- उपलब्ध वाल्व स्थिति संकेतक/फ्लैट संकेतक या उत्तल संकेतक
- वाल्व स्थिति के लिए आउटपुट 4-20mA संकेत
- स्व-केलिब्रेशन और समस्या स्व-जाँच समारोह
- मानक ISO5211 बहु-फ्लैंज वाल्व माउंटिंग
- मैनुअल ओवरराइडिंग वाइंड वाइंड व्हील के साथ
- UL और CSA मानक/CE चिह्नित/RoHS 3.0 के अनुसार CSA प्रमाणन पारित
विनिर्देश
| प्रकार | DCL-05E | डीसीएल-10ई | डीसीएल-20ई | डीसीएल-40ई | डीसीएल-60ई | डीसीएल-100ई | डीसीएल-200ई | डीसीएल-300ई |
|---|---|---|---|---|---|---|---|---|
| शक्ति | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC110/220 | AC110/220 | AC110/220 |
| आउटपुट टॉर्क | 50 एनएम | 100 एनएम | 200 एनएम | 400 एनएम | 600 एनएम | 1000 एनएम | 2000 एनएम | 3000 एनएम |
| अभिनय का समय | 20S | 30S | 30S | 30S | 45S | 30S | 90S | 110S |
| घुमावदार कोण | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° |
| मोटर शक्ति | 10W | 25W | 40W | 90W | 90W | 120W | 140W | 140W |
| रेटेड करंट | 1.50/0.24/0.16A | 2.12/0.57/0.35A | 3.65/0.65/0.37A | 6.80/1.12/ 0.57A | 6.80/1.18/ 0.60A | 1.93/0.94A | 1.75/0.96A | 1.75/0.98A |
| कुल वजन | 2.5 किलो | 4.5 किलो | 9 किलो | 9.5 किलो | 10 किलो | 19 किलो | 19.5 किलो | 20 किलो |
| इनपुट सिग्नल | 4-20mADC,1-5VDC,2-10VDC | |||||||
| आउटपुट सिंगल | 4-20mADC | |||||||
| मूलभूत त्रुटि | ± 1% से अधिक नहीं | |||||||
| परस्पर त्रुटि | 1% से अधिक नहीं | |||||||
| मृत अंतरिक्ष | 0.5%-5.0% समायोज्य | |||||||
| शमन विशेषता | 0 बार | |||||||
| एक्ट्यूएटर में दोहराने वाली त्रुटि | ≤ 1% | |||||||
| अछूता प्रतिरोध | AC24V:100MΩ/250VDC AC110/220V:100MΩ/500VDC | |||||||
| वोल्टेज वर्ग का सामना करना | AC24V:500VAC 1 मिनट AC110/220V:1500VAC 1 मिनट | |||||||
| सुरक्षा वर्ग | IP67 | |||||||
| स्थापना कोण | 360° किसी भी कोण पर | |||||||
| विद्युत इंटरफेस | दो G1/2 वाट-प्रूफ केबल कनेक्टर,एक बिजली लाइन के लिए और एक संकेत लाइन के लिए | |||||||
| परिवेश का तापमान | -20°C~+55°C | |||||||
| वैकल्पिक कार्य | ओवर-टॉर्क प्रोटेक्टर/डेहुमिडिफाई हीटर/पैसिव संपर्क स्विच/डोम इंडिकेटर/हैंडल | |||||||
| टिप्पणी | किसी अन्य इनपुट या आउटपुट सिग्नल की आवश्यकता है, कृपया खरीद आदेश में निर्दिष्ट करें। | |||||||
विवरण
डीसीएल मॉड्यूलेटिंग इलेक्ट्रिक एक्ट्यूएटर में एकएकीकृत डिजाइनजो एक इकाई में मोटर, नियंत्रण मॉड्यूल और आवास को जोड़ती है।
कई अन्य इलेक्ट्रिक एक्ट्यूएटरों के विपरीत जिन्हें नियंत्रक के लिए एक अतिरिक्त अलग डिब्बे की आवश्यकता होती है, जिसके परिणामस्वरूप एक भारी और असमान उपस्थिति होती है,डीसीएल एक्ट्यूएटर एक अल्ट्रा कॉम्पैक्ट मल्टीफंक्शनल कंट्रोल मॉड्यूल से लैस हैइसका आकार एक मानक ऑन-ऑफ प्रकार के टर्मिनल ब्लॉक के समान है, जिससे इसे वायरिंग डिब्बे के अंदर अच्छी तरह से स्थापित किया जा सकता है।
यह बुद्धिमान नियंत्रण मॉड्यूल हैपूरी तरह से बर्तन मेंइलेक्ट्रॉनिक घटकों को कंपन और नमी से बचाने के लिए।
एक्ट्यूएटर ने ईएफटी, ईएसडी, और सर्ज टेस्ट सहित सख्त ईएमसी परीक्षणों को सफलतापूर्वक पारित किया है, और यूएल और सीएसए मानकों के अनुपालन में सीएसए प्रमाणन रखता है।
